JAMÁS VI UNA SEÑAL COMO ÉSTA EN RENFE - tris

Notapor Estanislao » Sab Sep 24, 2005 11:51 pm

Se trata de una señal curiosa, nunca vi ninguna igual. Aunque está descrita en la reglamentación.
Es una señal que presenta anuncio de precaución en la entrada de Coscurita, la señal avanzada de pantalla amarilla presenta igualmente anuncio de precaución, la indicación de ambas señales ordena al maquinista a pasar a 30 kmh por la señal de entrada o las agujas situadas a continuación (la avanzada en anuncio de precaución) y a igual velocidad por la salida de la estación.
Ésto es así, debido a que en Coscurita la línea de Soria es desviada para los trenes procedentes de Torralba. Igual sucedía para la línea de Valladolid para los procedentes de Ariza. El motivo de esta disposición de las agujas es porque hoy día Coscurita es una estación AC (apta para circulación), sin personal. Además esta señal es fija, no puede accionarse desde la estación ni presentar otra indicación (la única posible sería vía libre para trenes con dirección Valladolid, pero por ser una aguja con cruzamiento la de esta dirección tendría iguales órdenes).
Os repito, es la primera vez que la veo en las líneas férreas españolas, vamos ni en ninguna otra.
Los que sabeis ver más allá, podeis ver levantado el cambio de acceso para la línea de Ariza, es en el único punto que la he visto levantada (desde Ariza a Aranda).
Gracias LupoNegro, por reducirme la foto.
Un saludo, Estanislao
Adjuntos
Copia de Imagen_250905_01 001.jpg

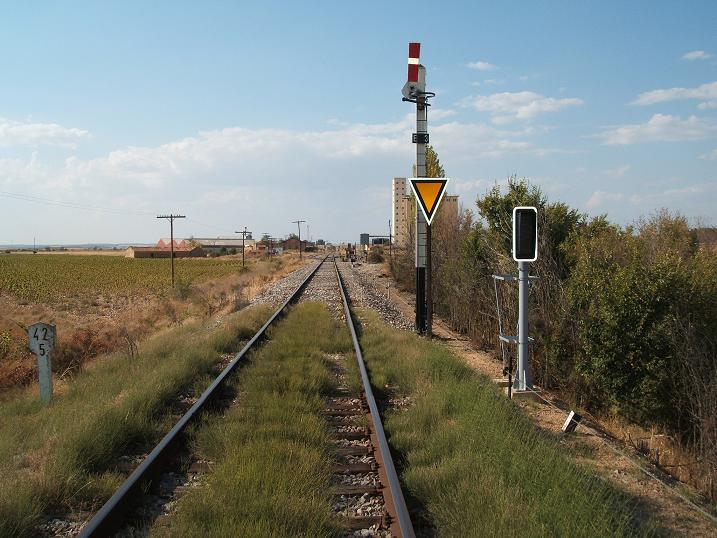

SEÑAL DE ENTRADA DE COSCURITA LADO TORRALBA.
Copia de Imagen_250905_01 001.jpg (82.17 KiB) Visto 8847 veces
Última edición por Estanislao el Lun Abr 24, 2006 3:05 pm, editado 3 veces en total
Estanislao

Mensajes: 4337
Registrado: Sab May 14, 2005 10:28 pm

Re: JAMÁS VI UNA SEÑAL COMO ÉSTA EN RENFE

Notapor Estanislao » Dom Sep 25, 2005 1:13 am

Aclaro lo que no es funcional es el triángulo amarillo que indica anuncio de precaución.
Lógicamente el semáforo puede indicar parada (avanzada en anuncio de parada) o anuncio de parada (avanzada en anuncio de precaución) en caso de que la estación se habra y el tren tenga que parar por cruce u otro motivo, para el primer caso, o tenga parada prescrita (se trata de bloqueo telefónico), para el segundo.
Un saludo, Estanislao
Estanislao

Mensajes: 4337
Registrado: Sab May 14, 2005 10:28 pm

Notapor 2N3055 » Dom Sep 25, 2005 10:48 am

Es la señal de entrada o la avanzada. Si es la de entrada, desde luego es rara. Por otra parte, la senyal luminosa que hay al lado tiene toda la pinta de ser una señal de paso. El problema es saber que hace puesta aqui :?

Un saludo.-
Imagen
Avatar de Usuario
2N3055

Mensajes: 1268
Registrado: Jue Jul 22, 2004 7:24 pm
Ubicación: Badalona

Notapor javierlopez » Dom Sep 25, 2005 11:19 am

Hola Jordi:
Esa señal está puesta en el Torralba-Soria ( linea aún en servicio ) y cuando se aproxima un tren se enciende indicando "EC" ( estación cerrada? ). Este verano hice una fugaz visita a Coscurita y tuve ocasión de verla. :wink:
Saludos
PD: supongo que alguien te podrá informar mejor que yo sobre el funcionamiento de dicha señal pues yo tan solo te he comentado lo que vi :wink: .
Última edición por javierlopez el Dom Sep 25, 2005 11:25 am, editado 1 vez en total
javierlopez

Mensajes: 2319
Registrado: Lun Sep 22, 2003 7:08 pm
Ubicación: Barcelona

Notapor Estanislao » Dom Sep 25, 2005 11:22 am

Como te digo en el primer mensaje se trata de la señal de entrada de Coscurita lado Torralba. La señal luminosa de debajo no se su significado, pero lo averiguaré. A final del mes que viene s.D.q. tengo previsto hacer ese viaje en tren.
Te adjunto la señal avanzada.
Y ya la otra entrada, la entrada de Coscurita, lado Ariza, estos son los únicos metros que encontré levantados desde Ariza a Aranda, al menos que yo me percatara.
Un saludo, Estanislao
Adjuntos
SEÑAL AVANZADA DE COSCURITA LADO TORRALBA.
SEÑAL DE ENTRADA DE COSCURITA LADO ARIZA (ESTOS METROS SON LOS QUE ESTÁN LEVANTADOS DE LA VÍA)
Estanislao

Mensajes: 4337
Registrado: Sab May 14, 2005 10:28 pm

Notapor Genesis » Dom Sep 25, 2005 1:35 pm

Esa señal está contemplada en el RGC y efectivamente indica anuncio de precaución. Al ser señal de entrada ordena al maquinista no exceder de 30 Km/h por las agujas de salida. A pesar de que el triángulo amarillo es fijo, la señal está perfectamente capacitada para dar anuncio de parada o parada. Lo que no puede dar en ningún caso es vía libre.

La pantalla de al lado puede indicar "EA" o "EC". Es una señal creo que experimental (no está contemplada en el RGC y si en consigna) e indica al maquinista si la estación está abierta (EA) o cerrada (EC). Claro que puede que yo no haya consultado el último RGC en vigor...

Una señal similar a la mecánica de entrada de Coscurita existe aún en el único trozo que el AVE Madrid - Sevilla no se llevó por delante, triste y lamentablemente, del directo de Ciudad Real (Madrid - Ciudad Real por Getafe - Badajoz / Parla / Algodor). Concretamente en la estación de Villaseca - Mocejón. Perfectamente funcional.

Un saludo.

Kevin Lera (Genesis)
Existen dos clases de personas en el mundo...
Las que sueñan de noche, dormidas, y las que sueñan de día, despiertas...
Estas últimas son las más "peligrosas", pues no paran hasta ver sus sueños realizados.
Avatar de Usuario
Genesis
grupo TrenSim

Mensajes: 2831
Registrado: Dom Sep 07, 2003 1:27 am
Ubicación: Barcelona - Sants

Notapor Marc » Dom Sep 25, 2005 2:21 pm

Adjunto foto de la señal de estación cerrada de Coscurita, y del lado Ariza/Torralba de la estación.
Adjuntos
Avatar de Usuario
Marc
grupo TrenSim

Mensajes: 4284
Registrado: Jue Ago 28, 2003 11:24 pm
Ubicación: Barcelona

Notapor javierlopez » Dom Sep 25, 2005 3:02 pm

Jeje Marc, tengo dos fotos prácticamente iguales hechas este verano :)
Saludos :wink:
javierlopez

Mensajes: 2319
Registrado: Lun Sep 22, 2003 7:08 pm
Ubicación: Barcelona

Notapor Marc » Dom Sep 25, 2005 3:36 pm

Hay ciertos sitios de peregrinación obligada para un buen aficionado :wink:
Avatar de Usuario
Marc
grupo TrenSim

Mensajes: 4284
Registrado: Jue Ago 28, 2003 11:24 pm
Ubicación: Barcelona

Notapor Estanislao » Dom Oct 23, 2005 10:46 pm

He de deciros que me he hartado de ver señales avanzadas semafóricas con triángulos de anuncio de precaución fijos o las he supuesto (dado que una al menos desgraciadamente ya no estaba, Soria(Cañuelo) lado Cidad.
Pero mi ansiada y nunca vista en ese punto señal de parada momentánea me la he encontrado dentro de la entrada de Soria(Cañuelo) dentro del tunel que procedía de Soria-San Francisco.
Había visto esta señal a la entrada de depósitos, talleres y puentes giratorios, pero no en la entrada de una estación.
Espero que os deleite su preservada visión (al estar dentro del tunel).
Saludos, Estanislao
Adjuntos
parada momentanea soria-s.fco-cañuelo.JPG
SEÑAL DE PARADA MOMENTÁNEA: ENTRADA SORIA(CAÑUELO) LADO SORIA-SAN FRANCISCO.
parada momentanea soria-s.fco-cañuelo.JPG (20.89 KiB) Visto 8438 veces
Última edición por Estanislao el Dom Feb 19, 2006 11:45 pm, editado 1 vez en total
Estanislao

Mensajes: 4337
Registrado: Sab May 14, 2005 10:28 pm

Notapor jaimellamazares » Lun Oct 24, 2005 4:40 pm

Genesis escribió:no está contemplada en el RGC y si en consigna


Sí está contemplada en el RGC.

Art 234. Cartelones

(...)

H. [EA] Cartelón luminoso, indica que una estación íntermitente AC está abiera.
I. [EC] Cartelón luminoso, indica que una estación íntermitente AC está cerrada.

En ambos casos se considerará estación abierta si la señal está apagada.
Imagen

JAime.-
Avatar de Usuario
jaimellamazares

Mensajes: 276
Registrado: Mar Jul 06, 2004 11:44 am
Ubicación: Ligne 34: Colmar-Metzeral

Notapor Estanislao » Dom Feb 19, 2006 11:43 pm

En la aguja de entrada de Gómara-Almenar-Albocabe(-Aliud) lado Calatayud existe esta señal. No se muy bien cual es su significado, al parecer era mixta mecánica y luminosa, indicando la misma luz que el color que se ve, rojo y amarillo y era más bien indicadora de salida para el tren que se encontraba en la vía de apartadero, cosa que no entiendo, pues si un tren iba a ser sobrepasado el maqunista que tuviera la general hecha tendría roja en la salida, al igual que el maquinista que estaba en la desviada.
Si alguien sabe su funcionamiento, os agradeceré me lo expliqueis.

Saludos, Estanislao
Adjuntos
señal indicadora de posición de agujas y salida interior.JPG
señal indicadora de posición de agujas y salida interior.JPG (58.33 KiB) Visto 7909 veces
Estanislao

Mensajes: 4337
Registrado: Sab May 14, 2005 10:28 pm

Notapor pizias » Dom Feb 19, 2006 11:46 pm

Indicadora de posición de agujas de SM. Esta indicando via directa.
Avatar de Usuario
pizias

Mensajes: 2783
Registrado: Sab Ago 30, 2003 10:54 pm
Ubicación: ZZE-5001

Notapor Estanislao » Dom Feb 19, 2006 11:48 pm

pizias escribió:Indicadora de posición de agujas de SM


Si, eso está claro, pero que indicaciones daba, roja y amarilla. Roja a la general (¿?) y amarilla a la desviada.

Saludos, Estanislao

----

Acabo de reabrir el hilo http://www.trensim.com/foro/viewtopic.p ... on+general, aunque la apariencia es roja y así parece ser que lo entendí cuando me lo explicaron "in situ", en ese hilo queda más claro, era blanco y daba luz blanca, lo rojo debe ser por la herrumbre que presenta tras tantos años sin ser pintada.

Aclarado y saludos nuevamente, Estanislao
Última edición por Estanislao el Dom Feb 19, 2006 11:55 pm, editado 1 vez en total
Estanislao

Mensajes: 4337
Registrado: Sab May 14, 2005 10:28 pm

Notapor pizias » Dom Feb 19, 2006 11:54 pm

Pues me temo que el rojo es oxido sobre la parte que era blanca...
Adjuntos
Avatar de Usuario
pizias

Mensajes: 2783
Registrado: Sab Ago 30, 2003 10:54 pm
Ubicación: ZZE-5001
