Re: Renfe 269

Notapor JORDIHP » Sab Abr 04, 2009 12:25 am

Asdru,

Con referencia a las fotografías que te comenté: Ya las tengo escaneadas y listas.
Te he enviado un MP sobre el asunto.

Estas fotografías, son de conjunto y de detalles de las siguientes versiones:
- 269 Color Verde (foco redondo y foco de doble óptica).
- 269 Colores Azul – Amarillo (Milrayas) con foco de doble óptica.
- 269 Colores Estrella (foco de doble óptica).
- 269 Colores Taxi (foco redondo y foco de doble óptica).


Por otra parte:
En el hilo de la nueva versión de RS – RW comentas que ante la duda sobre la compatibilidad de los modelos de RS sobre RW: “Esto realmente me preocupa, y me hace plantearme el dejar parado el proyecto 269 hasta espera de nuevas noticias”.

Como 445_cedeti te comenta, en cualquier caso no es probable que sean incompatibilidades insalvables… Y de todas maneras, el modelo 3D ya lo tendrías hecho…

Además, una traducción más o menos cuidada del texto inglés, dice lo siguiente:
“Dada la cantidad de activos (bienes - creaciones) de RSDL que se han realizado para Rail Simulator, nosotros estaríamos locos si no tuviésemos la compatibilidad a la cabeza de nuestra agenda. Por lo tanto, dado que siempre es difícil garantizar que no habrán problemas de compatibilidad, hemos trabajado muy duramente para reducir los potenciales problemas”.

Opino como 445_cedeti, que en cualquier caso, vuestro proyecto podrá ser implementado en RW. Además, a las alturas del calendario en que estamos, la anunciada aparición de RW es solo cuestión de un par o tres de meses.

Para ir “haciendo boca” (a ver si os animáis), adjunto algunas de las fotos que os envío, en baja resolución, como referencia.

Adelante, que el proyecto es magnífico.

Saludos,
Adjuntos

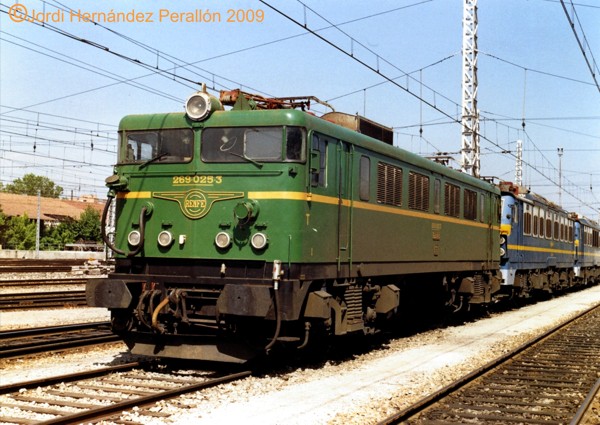

RENFE 269 (Verde)  001.jpg
RENFE 269 (Verde) 001.jpg (94 KiB) Visto 11566 veces

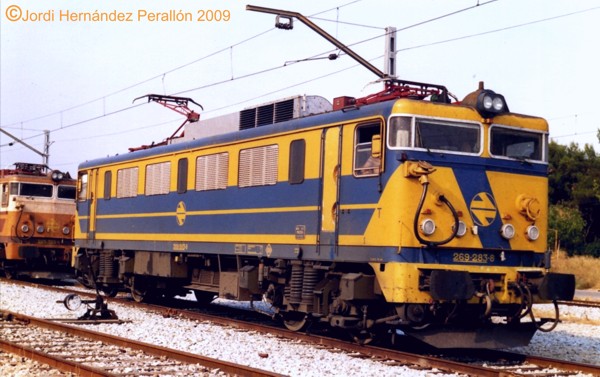

RENFE 269 (Milrayas)  001.jpg
RENFE 269 (Milrayas) 001.jpg (77.84 KiB) Visto 11563 veces
RENFE 269 (Milrayas)  003.jpg
RENFE 269 (Milrayas) 003.jpg (102.66 KiB) Visto 11559 veces
Jordi
Avatar de Usuario
JORDIHP

Mensajes: 555
Registrado: Lun Oct 27, 2003 3:43 pm
Ubicación: Granollers (Barcelona)

Re: Renfe 269

Notapor JORDIHP » Sab Abr 04, 2009 12:27 am

.
Adjuntos

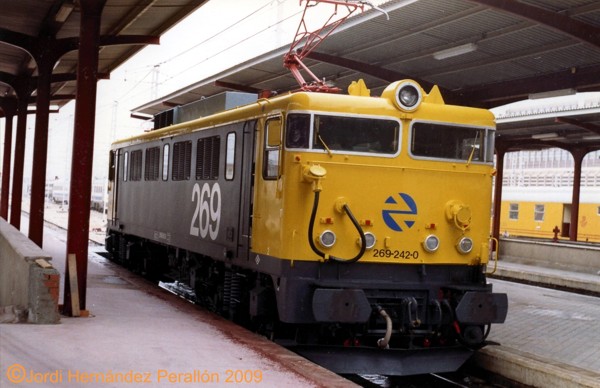

RENFE 269 (Estrella)  001.jpg
RENFE 269 (Estrella) 001.jpg (86.94 KiB) Visto 11548 veces

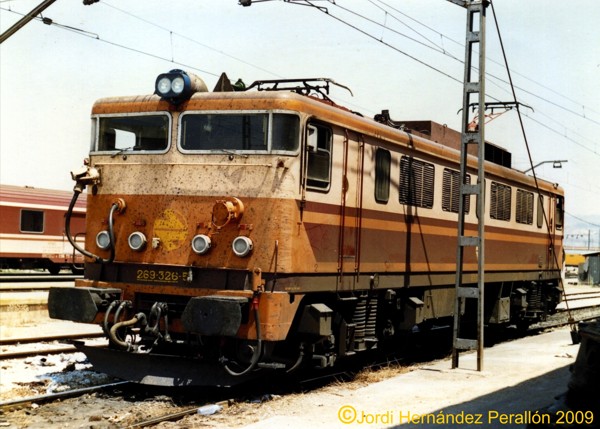

RENFE 269 (Taxi)  001.jpg
RENFE 269 (Taxi) 001.jpg (68.24 KiB) Visto 11549 veces

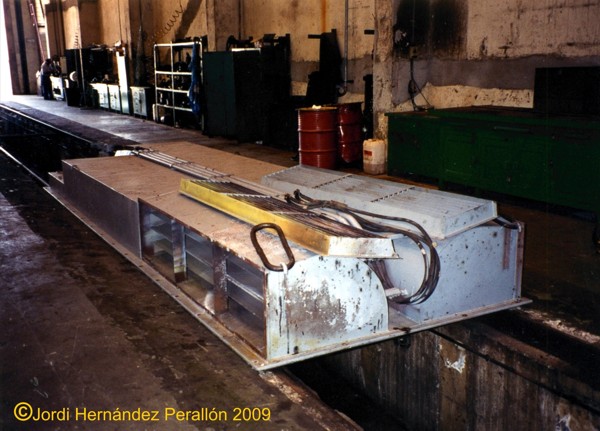

RENFE 269 (arcón techo)  004.jpg
RENFE 269 (arcón techo) 004.jpg (77.95 KiB) Visto 11537 veces
Jordi
Avatar de Usuario
JORDIHP

Mensajes: 555
Registrado: Lun Oct 27, 2003 3:43 pm
Ubicación: Granollers (Barcelona)

Re: Renfe 269

Notapor 445_cedeti » Sab Abr 04, 2009 1:20 pm

Muy buenas fotos Jordi. Pedazo documentos... Por cierto, hay alguna que creo que a Mario puede aclararle algo más del panto.
445_cedeti

Mensajes: 1074
Registrado: Dom Sep 24, 2006 11:31 am

Re: Renfe 269

Notapor JORDIHP » Sab Abr 04, 2009 5:14 pm

Por cierto Asdru,

Si observas las fotografías y los planos que te he pasado, podrás ver que en las locomotoras de las subseries 269-0, 269-1 y 269-5 (plano de conjunto nº 2), los pantógrafos van montados con las rotulas orientadas hacia los extremos de la locomotora.
En cambio, en las locomotoras de las subseries 269-2, 269-3 y 269-6 (plano de conjunto nº 1) los pantógrafos van montados “a la francesa”, es decir, con las rótulas orientadas hacia el centro de la locomotora. Además en este segundo grupo, la colocación de cada uno de los dos pantógrafos, es distinta (la distancia hasta el extremo correspondiente de la locomotora, es distinta en cada pantógrafo).
Otras diferencias entre ambos grupos, están en el aparellaje de los bajos del bastidor y en las ventanas laterales de las cabinas.

Las subseries 269-0, 269-1 y 269-5 son las que en origen iban pintadas de color verde.

Un saludo,
Jordi
Avatar de Usuario
JORDIHP

Mensajes: 555
Registrado: Lun Oct 27, 2003 3:43 pm
Ubicación: Granollers (Barcelona)

Re: Renfe 269

Notapor 445_cedeti » Sab Abr 04, 2009 10:12 pm

JORDIHP escribió:Las subseries 269-0, 269-1 y 269-5 son las que en origen iban pintadas de color verde.

Más las 269.601 y 602 que vinieron de Japón pintadas de verde, pero, si no me equivoco, no llegaron a circular así, ¿no?
445_cedeti

Mensajes: 1074
Registrado: Dom Sep 24, 2006 11:31 am

Re: Renfe 269

Notapor asdru » Dom Abr 05, 2009 10:57 pm

Bueno pues este fin de semana no he tocado mucho el tema, pero un poquito mas si he avanzado.
Tomo nota de todo Jordi.


De momento lo poquito de mas.
Imagen
Imagen
Avatar de Usuario
asdru

Mensajes: 1049
Registrado: Mar Mar 09, 2004 8:50 pm
Ubicación: Un dia en Madrid y otro en Pamplona

Re: Renfe 269

Notapor Francesc SV » Dom Abr 05, 2009 11:12 pm

Pues menos mal que sólo has avanzado "poquito"... Me están empezando a venir taquicardias cada vez que entro en este hilo :shock: :shock: :shock:

Y añado :app: :app: :app: :app: :app: :app: :app: :app: :app: :app: :app: :app: :app: :app: :app: :app: :app: :app: :app: :app: :app: :app:
Avatar de Usuario
Francesc SV

Mensajes: 2304
Registrado: Dom Abr 16, 2006 4:22 pm
Ubicación: Santa Pola (Alacant)

Re: Renfe 269

Notapor Francisco Javier » Dom Abr 05, 2009 11:43 pm

Brutal, parece sacada de una foto. :app: :app: :app: :app:
Saludos a todos; Fco. Javier García Pérez
Arco; destino: Ciudad Real, Puertollano y Badajoz, estacionado en vía 1, va a efectuar su salida.
Imagen
Avatar de Usuario
Francisco Javier

Mensajes: 2290
Registrado: Lun May 01, 2006 5:47 pm
Ubicación: L'Hospitalet de Llobregat

Re: Renfe 269

Notapor JORDIHP » Lun Abr 06, 2009 8:54 am

445_cedeti,

La serie 269-6 formada por las locomotoras 269-601 a 269-604 fue una serie experimental equipada con equipo eléctrico chopper.
De hecho fueron las primeras locomotoras españolas equipadas con este tipo de aparellaje de tracción.

Estuvieron pintadas en la (en mi opinión) más horrenda de todas las libreas que equiparon las japonesas: En colores azul y amarillo, formando unas líneas quebradas, que no mantenían ninguna relación con las líneas generales del diseño de la carrocería.

Una de estas locomotoras (la 269-604) fue reformada con nuevos bogies y nueva carrocería, y recibió el sobrenombre de “Gato Montés”.

Saludos,
Jordi
Avatar de Usuario
JORDIHP

Mensajes: 555
Registrado: Lun Oct 27, 2003 3:43 pm
Ubicación: Granollers (Barcelona)

Re: Renfe 269

Notapor 445_cedeti » Lun Abr 06, 2009 2:14 pm

JORDIHP escribió:445_cedeti,

La serie 269-6 formada por las locomotoras 269-601 a 269-604 fue una serie experimental equipada con equipo eléctrico chopper.
De hecho fueron las primeras locomotoras españolas equipadas con este tipo de aparellaje de tracción.

Estuvieron pintadas en la (en mi opinión) más horrenda de todas las libreas que equiparon las japonesas: En colores azul y amarillo, formando unas líneas quebradas, que no mantenían ninguna relación con las líneas generales del diseño de la carrocería.

Una de estas locomotoras (la 269-604) fue reformada con nuevos bogies y nueva carrocería, y recibió el sobrenombre de “Gato Montés”.

Saludos,

Si todo eso lo sé. Pero digo, que las 601 y 602 llegaron en colores verde y amarillo.
445_cedeti

Mensajes: 1074
Registrado: Dom Sep 24, 2006 11:31 am

Re: Renfe 269

Notapor JORDIHP » Lun Abr 06, 2009 4:12 pm

445_cedeti escribió:
JORDIHP escribió:445_cedeti,

La serie 269-6 formada por las locomotoras 269-601 a 269-604 fue una serie experimental equipada con equipo eléctrico chopper.
De hecho fueron las primeras locomotoras españolas equipadas con este tipo de aparellaje de tracción.

Estuvieron pintadas en la (en mi opinión) más horrenda de todas las libreas que equiparon las japonesas: En colores azul y amarillo, formando unas líneas quebradas, que no mantenían ninguna relación con las líneas generales del diseño de la carrocería.

Una de estas locomotoras (la 269-604) fue reformada con nuevos bogies y nueva carrocería, y recibió el sobrenombre de “Gato Montés”.

Saludos,

Si todo eso lo sé. Pero digo, que las 601 y 602 llegaron en colores verde y amarillo.

Sinceramente no lo sé.

Las primeras 269-2 que ya iban pintadas de fábrica en amarillo y azul, son del año 1980.
Y las dos primeras 269-6 (las construidas por Mitsubishi) son del año 1981 y 1982 respectivamente. Por ello es probable que ya salieran de fábrica en amarillo y azul… Aunque, también podría ser que llegaran a España en colores verde y amarillo y se las pintase enseguida en los nuevos colores, por cuestiones de imagen… vete tú a saber… en esa época a menudo sucedían cosas así.

Lamento no poder aclarártelo. Quizás alguna otra persona nos pueda dar luz sobre este punto…

Saludos,
Jordi
Avatar de Usuario
JORDIHP

Mensajes: 555
Registrado: Lun Oct 27, 2003 3:43 pm
Ubicación: Granollers (Barcelona)

Re: Renfe 269

Notapor Adrián » Lun Abr 06, 2009 4:29 pm

Efectivamente las chopper fabricadas en Japón llegaron pintadas de verde y amarillo al igual que las 269.0/5. Nada más llegar a España fueron repintadas en CAF antes de entrar en servicio.

Saludos
Avatar de Usuario
Adrián

Mensajes: 1657
Registrado: Mar Oct 12, 2004 7:06 pm

Re: Renfe 269

Notapor 445_cedeti » Lun Abr 06, 2009 4:30 pm

Si nos fiamos del pie de foto de esta fotografía http://www.tranvia.org/modules.php?op=m ... 3&orderby= y de esta fotografía http://www.tranvia.org/modules.php?op=m ... 1&orderby= , pues... Y también http://www.tranvia.org/modules.php?op=m ... 9&orderby= da algo de información.
445_cedeti

Mensajes: 1074
Registrado: Dom Sep 24, 2006 11:31 am

Re: Renfe 269

Notapor Marc » Lun Abr 06, 2009 7:00 pm

Las dos chopper 601 y 602 desembarcaron el puerto de Barcelona en octubre de 1980, en color verde con franja amarilla, pero sin el logotipo de RENFE ni la matrícula UIC pintadas en su carrocería. Tan sólo la placa del fabricante (Mitsubishi) con su tradicional logo en la parte central del lateral de la locomotora.

Ver RENFE 251-269.6 La tracción eléctrica de Josep Miquel y Jaume Roca, pp. 3 y 4; y Las locomotoras japonesas de RENFE de Joan Acón, Pere Baliarda, Eduard Ramírez y Jaume Roca, p. 58.
Avatar de Usuario
Marc
grupo TrenSim

Mensajes: 4284
Registrado: Jue Ago 28, 2003 11:24 pm
Ubicación: Barcelona

Re: Renfe 269

Notapor 445_cedeti » Lun Abr 06, 2009 8:31 pm

Lo que confirma la certeza de los pies de foto.
445_cedeti

Mensajes: 1074
Registrado: Dom Sep 24, 2006 11:31 am
